VYBRANÉ REFERENCE

Ocelová konstrukce autosalonu v Trutnově

Byl jsem osloven soukromou osobou na zpracování statického návrhu ocelové konstrukce autosalonu v Trutnově. Cílem byla konstrukce haly, která má rozpon 18 m mezi osami sloupů. Délka haly 28 m, výška ocelové kontrukce cca 6,5 m. Požadavek investora byl na pultovou střechu o nejmenším možném sklonu pro sendvičové panely. Byl navržen ocelový příhradový vazník se sloupy s rozmístěním po 4 m. Jedná se o ocelovou konstrukci z válcovaných profilů s požadavkem na požární odolnost 30 minut pro nechráněné prvky.

Projekt nosné konstrukce pro stavební řízení a provedení stavby 2024

Realizace 2024 - 2025

Investor - soukromá osoba

RD Náchod

Studie rodinného domu v Náchodě ve svahu. Jedná se o objekt s podsklepením, jedním nadzemním podlažím a podkrovím. Sklepní část obsahuje technickou místnost s dílnou, saunu, skladovací prostory a přístřeší. Obytná část je v nadzemních podlažích, kde se nachází terasa s částečnou vegetací. Objekt je navržen s jednoduchou sedlovou střechou se střešními okny a také s vegetační extenzivní plochou střechou. Po technické stránce je podzemní podlaží se stropem uvažováno jako železobetonové monolitické. Terasa je podpírána dvojicí šikmých železobetonových sloupů. Nadzemní část je odlehčena a uvažována jako dřevostavba. Střecha je navržena z falcovaného plechu, nadzemní část je obložena dřevěným obkladem, spodní část objektu jsou standardní stěrkovité omítky na zateplovací systém.

Projekt studie 2022

Investor - soukromá osoba

RD Libňatov 2

Studie rodinného domu v Libňatově ve svahu. Jedná se o objekt s podsklepením a jedním nadzemním podlažím. Sklepní část obsahuje přístřeší s garáží pro vozidla, technické místnosti. Obytná část se skrývá v nadzemním podlaží a využívá potenciál jižního svahu s terasou. Část podkroví pod sedlovou střechou je uvažována pro případné využití v budoucnosti. Část s rovnou střechou je uvažována pro použití fotovoltaických panelů pro větší nezávislost na elektrické energii. Stěny objektu jsou uvažované tradiční zděné, stropy filigránové monolitické a dřevěné krovy. Střecha je navržena z falcovaného plechu, přední část je obložena dřevěným obkladem, hlavní část objektu jsou standardní stěrkovité omítky.

Projekt studie 2022

Investor - soukromá osoba

Ocelový stožár pro komunikační technologie Červený Kostelec

Statický výpočet a výkresová dokumentace ocelového stožáru pro komunikační technologie na panelovém domě v Červeném Kostelci. Konstrukce je navržena z trubkových profilů pro upevnění technologie pomocí objímek, je řešena jako "žebříkové křídla" s ohledem pro možnost vylézt k vrcholu, výška nad střešním pláštěm cca 4,3 m, maximální šířka 1,42 m.

Projekt prováděcí stupeň - 2021

Investor - město Červený Kostelec

Realizace - 2022

Zdroj fotografiií město Červený Kostelec

RD Rtyně v Podkrkonoší

Studie a dokumentace pro stavební řízení přízemního rodinného domu ve Rtyni v Podkrkonoší. Rodinný dům je řešen, aby tvořil svým tvarem uzavřené atrium pro odpočinek uživatelů a maximálně využil slunnou část dne. Objekt je uvažován s plochou vegetační střechou v  kombinaci s fotovoltaickými panely, které zvýšují nezávislost na elektrické energii. Stavba je navržena ze zdících tvárnic a strop jako monolitický železobetonový.  Projektovou dokumentaci jsem zpracoval jako hlavní projektant s potřebnými profesemi.

Projekt studie a pro stavební řízení - 2020 - 2021

Investor - soukromá osoba

Spolupráce: Ing. Lenka Krtičková, Josef Kroupa, Ing. Pavel Richter Ph. D., Entact s.r.o. - Jan Landa, RNDr. Ivan Koroš, Jaroslav Říha, Ing. Radek Umlauf, Ing. Libor Hornof

Realizace - ve výstavbě

RD Libňatov

Studie a dokumentace pro stavební řízení rodinného domu s garáží a malou dílnou pro volný čas v obci Libňatov. Rodinný dům je řešen jako celek z pórobetonových tvárnic a roubení je řešeno jako obkladový prvek. Střecha je řešena ze šablon cappaco. Garáž je zapuštěna ze dvou stran do terénu a obsahuje dvě stání pro vozidla a kryté přístřeší. V garáží je navržen prostor pro malou dílnu na opravy svépomocí. Objekty jsou nepodsklepené. Uspořádání staveb je logickým řešením k danému terénu a potřebám klientů. Projektovou dokumentaci jsem zpracoval jako hlavní projektant s potřebnými profesemi.

Projekt studie a pro stavební řízení - 2019 - 2020

Investor - soukromá osoba

Spolupráce: Ing. Lenka Krtičková, Josef Kroupa, Ing. Pavel Richter Ph. D., Ing. David Knill, RNDr. Ivan Koroš, Jaroslav Říha, Ing. Radek Umlauf

Realizace - 2020 - 2023

RD Podolanka

Pro architektonickou kancelář ROSA ARCHITEKT s.r.o. jsem vypracoval statickou a konstrukční část pro rodinný dům Podolanka u Prahy. Objekt je založen na základové desce tl. 300 mm, nosný systém zdí tvoří systém železobetonových konstrukcí a keramických tvárnic, stropy jsou tvořeny železobetonovým monolitickým systémem křížem vyztužených desek o tl. 200 a 250 mm. Dále jsou zde různé systémy průvlaků, které konstrukci pomáhají přenášet zatížení a minimalizovat deformace.  Jedná se o poměrně členitý objekt, kdy bylo třeba provést náročnou etapovitost železobetonových konstrukcí.

Projekt pro stavební řízení, provedení stavby - 2018 - 2019

Realizace - 2020 - 2022

Zkušebna leteckých motorů Hradec Králové

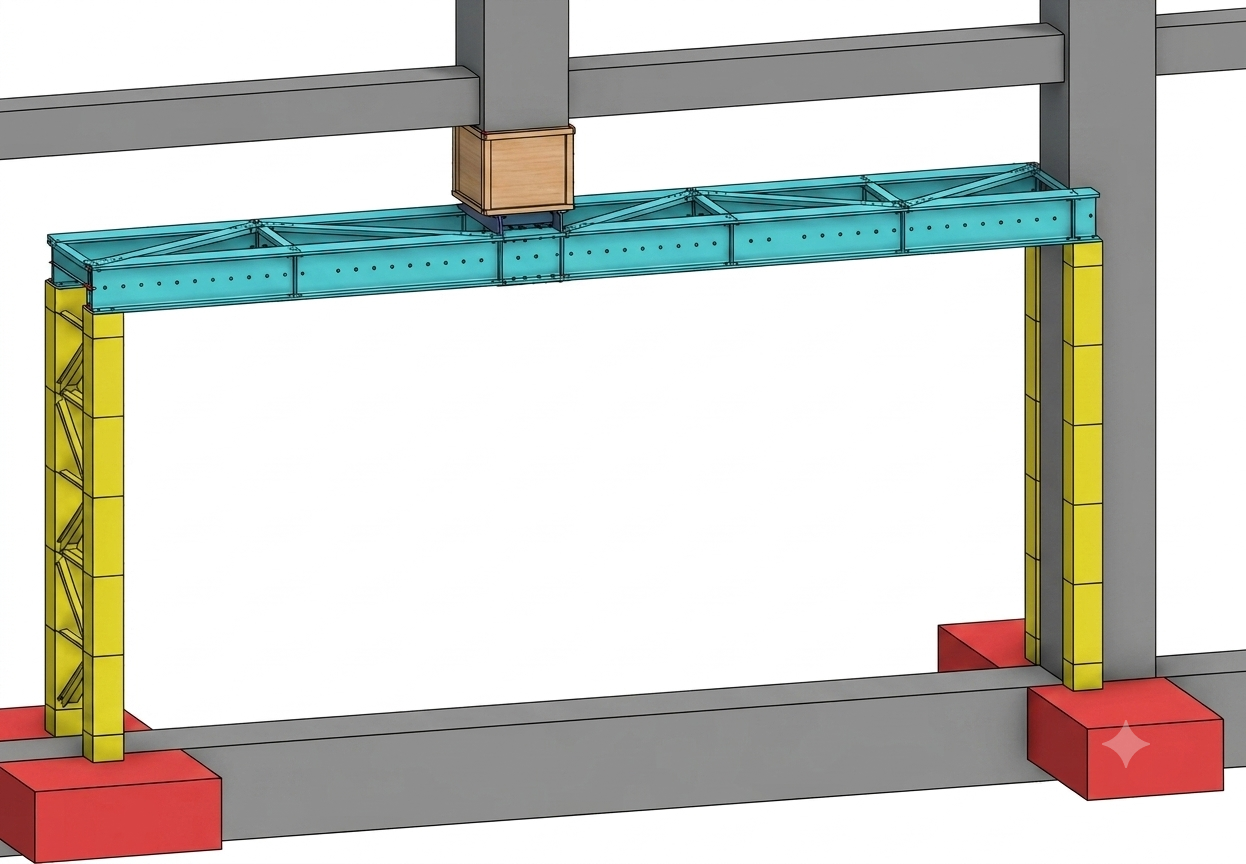

Statický výpočet a konstrukční řešení zkušebního tunelu a základu pro testovací stolici turbovrtulových leteckých motorů v areálu letiště HK ve stávajícím úlu. Nosné konstrukce tunelu jsou řešeny jako ocelové prvky. Dále byly navrženy filtrovací stěny z ocelových profilů a z tahokovu proti hrubým nečistotám  s požadovanou propustností pro průtok vzduchu. Vypracováno pro projekční kancelář JIKA - CZ s.r.o.

https://www.hradeckralove.org/unikatni-zkusebna-leteckych-motoru-cvut-zahajila-provoz-v-hradci-kralove/d-69475

Projekt v prováděcím stupni - 2017 - 2018

Realizace 2018 - 2019

Zdroj fotografie ČVUT

Parkovací stání a opěrná stěna z gabionů ul. Lánská v Červeném Kostelci

Jako zaměstnanec společnosti Asspro s.r.o. jsem vypracoval pro společnost Prokonsult s.r.o. projektovou dokumentace na 4 stání pro vozidla a opěrnou stěnu z gabionů v ulici Lánská Červený Kostelec.

Projekt pro stavební řízení a prováděcí stupeň - 2015-2017

Realizace - 2018

Zdroj fotografií město Červený Kostelec

Opěrná stěna pro skladovací halu ve společnosti      HAUK s.r.o.

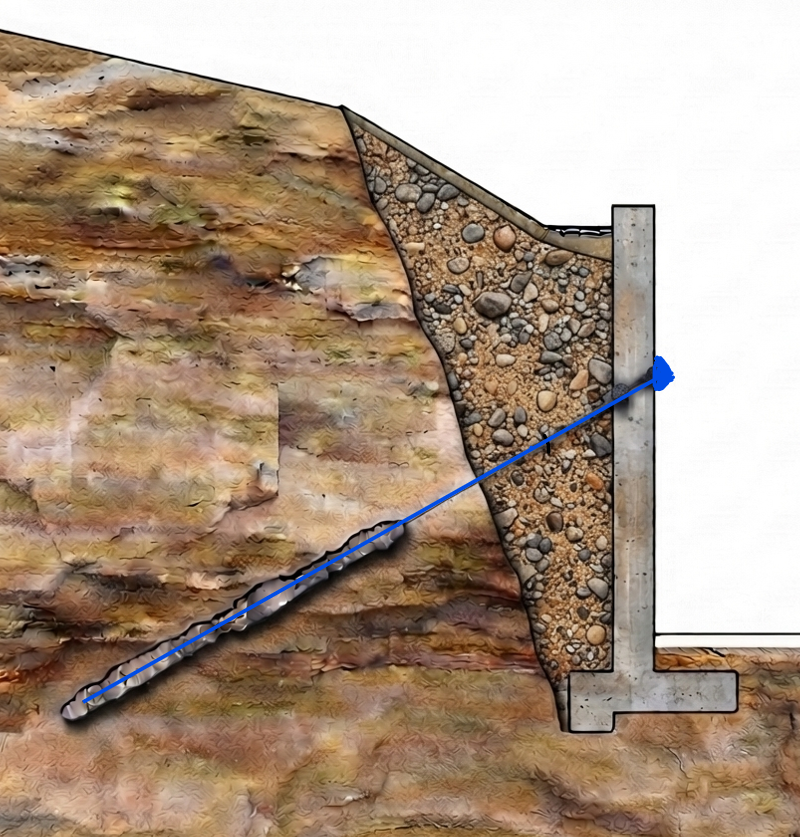

Jako zaměstnanec společnosti Asspro s.r.o. jsem zpracoval statickou a konstrukční část opěrné stěny, na které zároveň stojí skladovací hala v areálu společnosti Hauk s.r.o. Police nad Metují. Konstrukčně se jedná o železobetonovou úhlovou stěnu se záporovým pažením pomocí tyčové mikropiloty (pasivní prvek) rozmístěných po 2 m a výšce 3,95 m nad podlahou. Výška stěny nad podlahou 6,45 m, celková výška stěny i se základy 7,9 m, tloušťka dříku 600 mm. Půdorysný tvar stěny L, delší strana 58,55 m s dilatací uprostřed, kratší strana stupňovitá dle terénu o délce 23,6 m

Projekt v prováděcím stupni - 2015

Realizace 2015
